无尘净化空间内空调系统安装

净化空调系统
一) 气象资料
夏季空调:33℃
冬季通风:14.1℃
二) 夏季室外计算湿球:27.9℃
相对:83%
夏季通风相对: 70%;
冬季空调: 5℃
冬季空调相对:72%;
三) 室内设计参数:
1):车间域10万级, 共 2160 M2 ,
2)压力:洁净车间内保持正压, 与室外静?10Pa
3):18~26℃;
4):50~65% ;

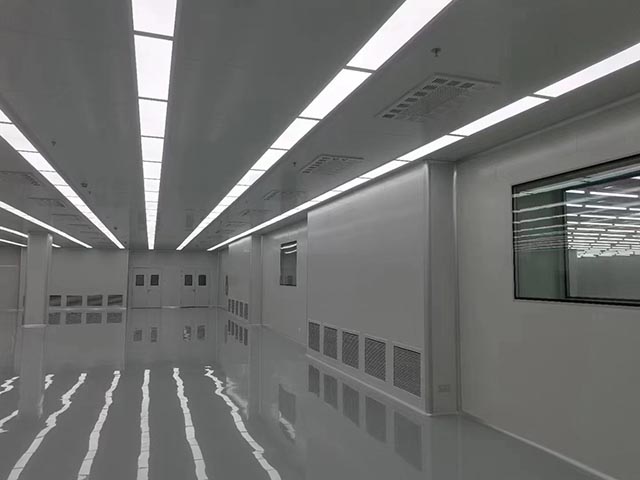

5)气流组织:a.上送车间内柱位下侧回风,上接管道回风至机房;二级过滤系统;
6) 新风量要保证内正压要求及人员无不适感, 保证室内新风量>40 M3/h.每人。
四) 方案说明
1):设计总冷量115USRT,拟选用5台YORK水冷式空调柜机组,各配一台新菱冷却塔、及一台冷却管道水泵。冷却塔及水泵设于二楼天面与机组距离近处,水冷柜机及设在车间内机房,组合成一净化空调系统。
2):净化空调送回风系统,用柜机及组合进行降温除湿(表冷)、新回风混合、加压、初、二级过滤段等处理过程,未端设过滤装置(室内天花上)。
3) :按工艺布局要求及实际情况设5个洁净送风系统及四个排风系统:
a.①-③轴,前区准备区及缓冲隔离区,面积144 M2 ,2.6米; 设J-1净化送风系统及P-1排风系统。其他前区(一更及洗手)设舒适性空调送风。
b.③-⑥轴,注塑+挤压车间,因设备产生较大粉尘需做局部排风; 并补充新风以维持车间正压。设J-2送风系统, 冷负荷按补充新风量计算;设排风系统P-2(局部强排风)。该区3米。
c.⑥-⒃轴, 中储库、精洗、粗洗及组装车间,人员较多,新风量按每人>40 M3/h计及维持房间正压量大值取值; 设J-3/J-5四个送风系统,P-3、P-4排风系统。该区3米。
4):由于甲方要求洁净车间内净空高要确保3米,天花内风管大高度只能做到400mm,机房设在С-轴线上,主管道避开大梁,支管均匀分布送风至未端送风口。
5):净化空调系统风管材料采用优质镀锌钢板,当矩形风管长边b(mm)为:100
6):除新风及排风管道外,风管均需保温。保温材料用铝箔玻璃棉毡:24K/δ=25mm;

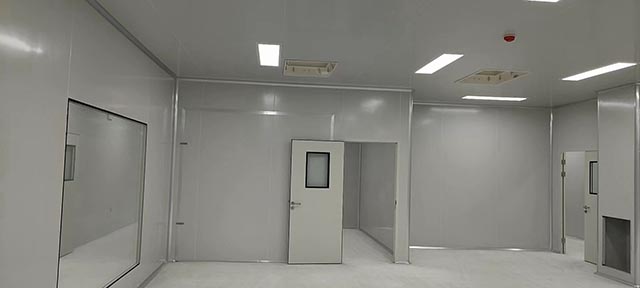

五) 内装修
1) 天花:内用优良保温,无尘明亮, 颜色用灰白或甲方选定,厚50mm;其他非如库区、进入工厂前区、包装区做浅灰色铝板金属暗骨天花, 铝板厚0.6mm, 600X600。
2) 间隔:用双面彩钢保温板围护及间隔,围护面到天花顶;洁净走廊及车间间隔处做通透铝合金半玻璃窗,窗台高900mm, 玻璃厚8mm, 高1200mm,玻璃窗高平门高度(2100mm);铝合金窗料用特制净化材料,45?度斜边,与地面及天花交角做元弧及阴角接口,符合规范及卫生消毒要求。
3) 密闭门:800X2100,上做玻璃观察窗,装球型通道锁。
4) 地面:原水泥地面需经处理后做环氧树脂EPOXY面层,注塑间厚3mm的环氧石英砂浆,耐磨抗压; 其他做厚0.5mm环氧树脂层;颜色为苹果绿或由甲方选定。无尘清洁明亮,易清洗,搞卫生,不积尘菌。或地面材料及处理方法由甲方选定。
5) 柱子:柱子用全包边。
6) :控制区与非控制区间的做成双层结构,控制区内的做成单层结构,用制作。组装间与包装间的作成通道式。
具体尺寸现场与工艺人员确定。
六) 照明、配电:用暗装净室灯盘40WX2,工作区>250Lux,走道>100Lux;净化间设紫外线杀菌灯,与照明灯具分路设计。用铁线管暗敷。符合防火及用电规范。
空调系统动力约需305KW/380V;动力配电由甲方负责。本报价不含此项。
七) 人员进入前的人身净化, 设换鞋、一、二次更衣、洗手、烘干、手消毒及风淋等程序。
